KL系列空气(风)冷却器

一、型号说明

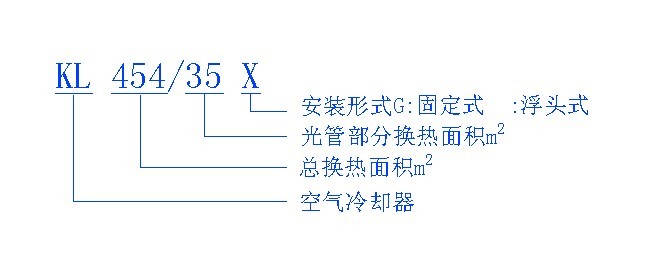

KL空气冷却器型号说明

二、性能参数

KL系列空气（风）冷却器：
换热系数K ≥ 50 W/m2.K
设计温度 ≤ 100　℃
工作压力 ≤ 0.63 MPa
压力降 ≤ 0.1 MPa

三、外形尺寸示意图

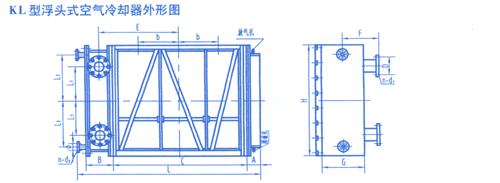

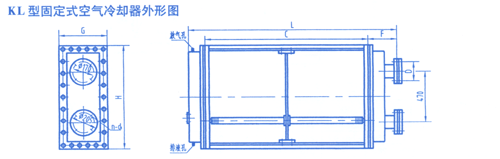

KL空气冷却器外形尺寸示意图1 KL空气冷却器外形尺寸示意图2

四、型号尺寸对照表

型号 A B C D E b F G H L L1 L2 n-d1 n-d2 φ Kg
KL-100     1400 170     185 320 800 1680     4-φ18     387
KL-145     2000 170     185 320 800 1680     4-φ18     465
KL-230 150 250 1120 140 965 210 350 490 1358 1620 450 600 4-φ19   65 1400
KL-288 150 250 1400 140 825 450 350 490 1358 1850 450 600 4-φ19 4-φ14 65 1500
KL-350 150 250 1700 140 975 600 350 490 1358 2150 450 600 4-φ19 4-φ14 65 1520
KL-410 150 250 2025 150 1135 740 350 490 1358 2475 450 600 4-φ19 4-φ14 65 1550
KL-454 150 250 2245 150 1245 850 350 490 1358 2695 450 600 4-φ19 4-φ14 65 1840
KL-500 150 250 2465 150 1355 960 350 490 1358 2915 450 600 4-φ19 4-φ14 65 2021
