FL 系列空气(风)冷却器

       FL 系列空气（风）冷却器主要用于行走机械（挖掘机、装载机、叉车、起重机、联合收割机、筑路机械、工程机械），并适用于其它液压、润滑系统及换热冷却系统，用风冷强制将工作介质冷却到要求温度。

一、型号说明

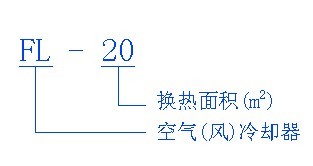

FL空气冷却器型号说明

二、性能参数

FL系列空气（风）冷却器：
换热系数K ≥ 55 W/m2.K
设计温度 ≤ 100 ℃
工作压力 ≤ 1.6 MPa
压力降 ≤ 0.1 MPa

三、外形尺寸示意图

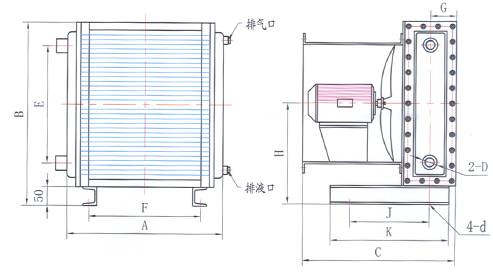

FL空气冷却器外形尺寸示意图

四、型号尺寸对照表

型号 A B C D E F H C1 G J d 风量
m3/h		 风机功率
(Kw)		 风机号
(T30)
FL2 390 392 260 M22×1.5 240 245 225 95 61 170 φ12 805 0.05 2-1/2
FL3.15 340 414 260 " 286 225 225 95 67 170 φ12 935 " "
FL4 375 440 260 " 310 225 225 95 67 170 φ12 1065 0.09 "
FL5 410 478 288 M27×2 310 260 260 97 67 208 φ12 1390 " 3
FL6.3 460 502 288 " 340 260 260 97 67 208 φ12 1610 " 3
FL8 480 530 318 M36×2 356 260 260 97 86 268 φ12 1830 " 3
FL10 550 596 318 " 415 290 290 69 89 268 φ12 2210 0.12 3-1/2
FL12.5 570 650 400 " 454 330 330 60 89 340 φ12 3340 0.25 4
FL16 670 650 400 " 454 330 330 60 89 340 φ12 3884 0.25 4
FL20 720 756 434 M42×2 575 390 390 35 90 374 φ12 6500 0.60 5
FL35 970 908 610 法兰Dg50 680 520 520 80 103 450 φ12 15000 2.2 7
FL45 1420 786 564 G2" 575 420 420 80 120 350 φ12 6500×2 0.60×2 5×2
FL60 1500 810 550 法兰Dg65 400 300 300 100 130 390 φ12 8000×2 0.75×2 6×2

  (推荐空气（风）流速 1-3m/s ，电机电压为220V，特殊情况由需方确定)
