SGLL系列双联冷却器

一、产品说明

       该冷却器采用双联结构，由2台相同面积的冷却器和三通阀装置构成，1台工作，1台备用，每个冷却器能承担整个系统的冷却负荷，管束和水室箱盖可拆卸，便于运行过程中清洗、检查和维修。
       冷却器的材质，根据使用场所、水系统条件可有多种选择。常规产品为φ16普通黄铜光管.

二、外形尺寸示意图

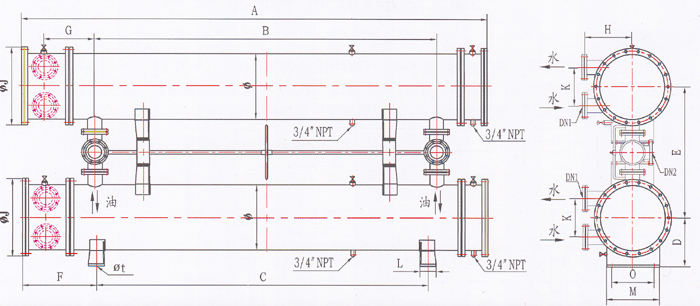

SGLL双联冷却器外形尺寸示意图

三、型号尺寸对照表

型号 冷却
面积
m2		 DN1 DN2 Dg A B C D E F G H L K O M t J
SGLL-12/1.0 12 65 65 325 1555 960 860 280 760 405 245 280 120 212 320 400 20 410
SGLL-16/1.0 16 65 65 325 1960 1365 1265 280 760 405 245 280 120 221 320 400 20 410
SGLL-20/1.0 20 80 80 325 2380 1775 1675 310 800 435 275 280 120 212 320 400 20 410
SGLL-24/1.0 24 80 80 325 2779 2175 2075 310 800 435 275 280 120 212 320 400 20 410
SGLL-28/1.0 28 80 80 325 3189 2585 2485 310 800 435 275 280 120 212 320 400 20 410
SGLL-35/1.0 35 80 80 377 3250 2400 1400 390 870 435 275 328 120 234 300 400 20 486
SGLL-40/1.0 40 80 80 377 3615 2765 1565 390 870 435 275 328 120 234 300 400 20 486
SGLL-45/1.0 45 80 80 377 3980 3130 1730 390 870 435 275 328 120 234 300 400 20 486
SGLL-50/1.0 50 100 100 426 3290 2472 2372 362 960 560 318 330 120 380 320 400 20 535
SGLL-60/1.0 60 100 100 426 3830 3012 2912 362 960 560 318 330 120 380 320 400 20 535
SGLL-80/1.0 80 125 125 426 4900 4092 3992 362 1000 560 318 350 120 380 320 400 20 535
SGLL-100/1.0 100 125 125 616 3746 2810 2770 460 1240 712 462 360 150 270 300 400 20 730
SGLL-120/1.0 120 125 125 616 4360 3215 3115 460 1240 412 462 380 150 360 400 500 20 730
SGLL-150/1.0 150 125 125 616 5316 4310 4284 460 1300 465 455 400 150 360 400 500 22 730
