2LQF6W系列管壳式冷却器

一、型号说明

LQ系列列管式冷却器型号说明

二、规格型号及性能参数表

系列型号 冷却面积
m2		 工作压力 工作温度 压力降MPa 油水
流量比		 介质粘
厘沲F		 换热系数
W/m2.K
油侧 水侧
LC1 0.4～3.5 ≤1.6 ≤100 ≤0.1 ≤0.05 1：1左右 20～300 ≥320
LC2 6～10
LC 1.0～5

三、外形尺寸示意图

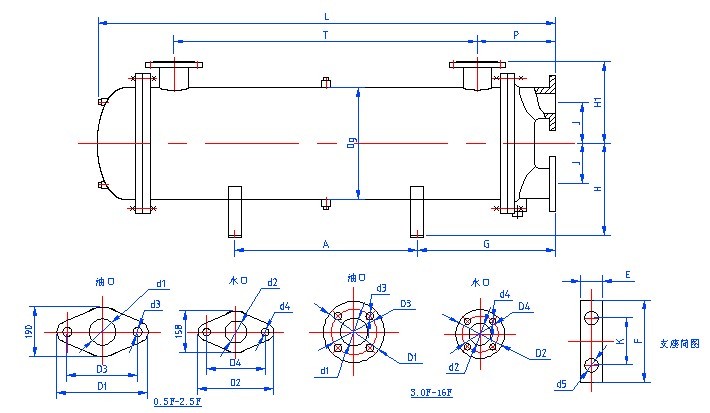

2LQF6W系列列管式冷却器结构图

四、型号尺寸对照表

型号 A
0.5F		 A
0.65F		 A
0.8F		 A
1.0F		 A
1.2F		 A
1.46F		 A
1.7F		 A
2.1F		 A
2.5F		 A
3.0F		 A
3.6F		 A
4.3F		 A
5.0F		 A
6.0F		 A
7.2F		 A
8.5F		 A
10F		 A
12F		 A
14F		 A
16F
换热
面积		 0.5 0.65 0.8 1.0 1.20 1.46 1.7 2.1 2.5 3.0 3.6 4.3 5.0 6.0 7.2 8.5 10 12 14 16
A 345 470 595 440 565 690 460 610 760 540 665 815 540 690 865 575 700 875 875 875
K 90 90 90 104 104 104 120 120 120 140 140 140 170 170 170 230 230 230 230 230
E 40 40 40 45 45 45 50 50 50 55 55 55 60 60 60 65 65 65 65 65
F 140 140 140 160 160 160 180 180 180 210 210 210 250 250 250 320 320 320 320 320
Dg 114 114 114 150 150 150 186 186 186 219 219 219 245 245 245 325 325 325 325 325
H 115 115 115 140 140 140 165 165 165 200 200 200 240 240 240 280 280 280 280 280
J 42 42 42 47 47 47 52 52 52 85 85 85 95 95 95 105 105 105 105 105
H1 95 95 95 115 115 115 140 140 140 200 200 200 240 240 240 280 280 280 280 280
L 545 670 790 680 805 930 740 890 1040 870 995 1145 920 1070 1245 1000 1125 1300 1300 1527
G 100 100 100 115 115 115 140 140 140 175 175 175 205 205 205 220 220 220 220 220
P 93 93 93 105 105 105 120 120 120 170 170 170 190 190 190 210 210 210 210 210
T 357 482 607 460 585 710 500 650 800 565 690 840 570 720 895 590 715 890 890 1038
C 186 186 186 220 220 220 270 270 270 308 308 308 340 340 340 406 406 406 406 406
法兰 椭圆 圆形
d1 25 25 25 32 32 32 40 40 40 50 50 50 65 65 65 80 80 80 80 80
D1 90 90 90 100 100 100 118 118 118 160 160 160 180 180 180 195 195 195 195 195
B1 64 64 64 72 72 72 85 85 85 /
D3 65 65 65 75 75 75 90 90 90 125 125 125 145 145 145 160 160 160 160 160
d3 11 11 11 11 11 11 14 14 14 18 18 18 18 18 18 8-
φ18		 8-
φ18		 8-
φ18		 8-
φ18		 8-
φ18
d2 20 20 20 25 25 25 32 32 32 40 40 40 50 50 50 65 65 65 65 65
D2 80 80 80 90 90 90 100 100 100 145 145 145 160 160 160 180 180 180 180 180
B2 45 45 45 64 64 64 72 72 72 /
D4 55 55 55 65 65 65 75 75 75 110 110 110 125 125 125 145 145 145 145 145
d4 11 11 11 11 11 11 11 11 11 18 18 18 18 18 18 18 18 18 18 18
重量
(Kg)		 30 33 36 47 51 54 60 70 76 110 119 130 145 161 176 215 231 250 260 270
