SL系列螺旋导流板冷却器

      SL型列管式冷却器是引进日本技术制造的产品，冷却器采用紫铜管轧制的散热片，体积小、换热面积大；采用螺旋导流板，使油流形成螺旋形均匀连续流动，克服了传动折流产生的换热死角，换热效率高，压力损失小。
      该冷却器水流有二流程和四流程两种，油流有大流量{导流板大导程}和小流量（导流板小导程）两种，可根据要求选配。

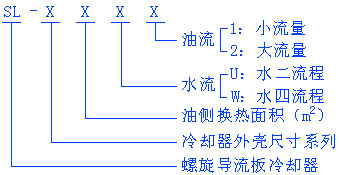

一、型号说明

系列型号	冷却面积 m2	工作压力	工作温度	压力降MPa		油水 流量比	介质粘 厘沲F	换热系数 W/m2.K
				油侧	水侧
LC1	0.4～3.5	≤1.6	≤100	≤0.1	≤0.05	1：1左右	20～300	≥320
LC2	6～10
LC	1.0～5

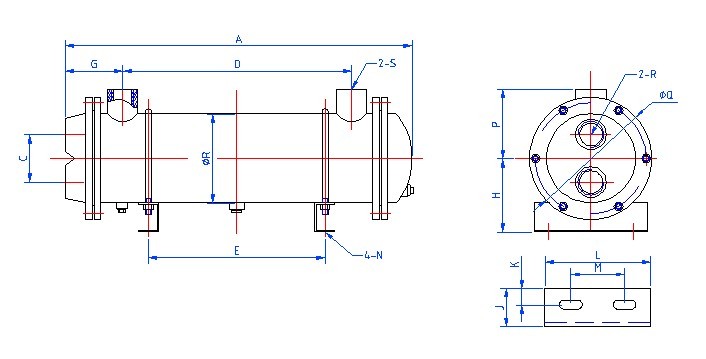

二、外形尺寸示意图

三、型号尺寸对照表

型号	A	C	D	E	G	H	J	K	L	M	N	P	Q	R	S	T	质量 (Kg)
SL-303	309	45	152	107	81	87	35	15	95	58	11×20	62	120	87.9	3/4"	3/4"	5.5
SL-304	381		224	179													6
SL-305	453		296	251													6.5
SL-307	597		440	395													7
SL-309	741		584	839													8
SL-311	885		728	683													9
SL-408	469	60	284	240	96	125	50	20	160	110	18×22	87	150	114.3	1-1/4"	3/4"	13
SL-411	613		428	384													16
SL-415	757		572	528													18
SL-418	901		716	672													21
SL-421	1045		860	816													24
SL-509	484	70	270	206	121	160	50	20	180	120	18×25	105	180	139.8	1-1/2"	1"	24
SL-518	638		406	342													26
SL-526	854		622	558													31
SL-534	1070		838	774													36
SL-542	1286		1054	990													42
