一、技术参数

型号 Model BR0.6
单片有效面积 Active Area Per Plate 0.6 m²
板片波纹深度 Nominal plate gap 3.8 mm
板片厚度 Thickness 0.6 mm
板片角孔尺寸 Port dim 150 mm
最大流量 Max flow rate 253 m³/H
接管口径 Connection diameter DN 150
工作压力 Working pressure 0.6 MPa、1.0 MPa、1.6 MPa

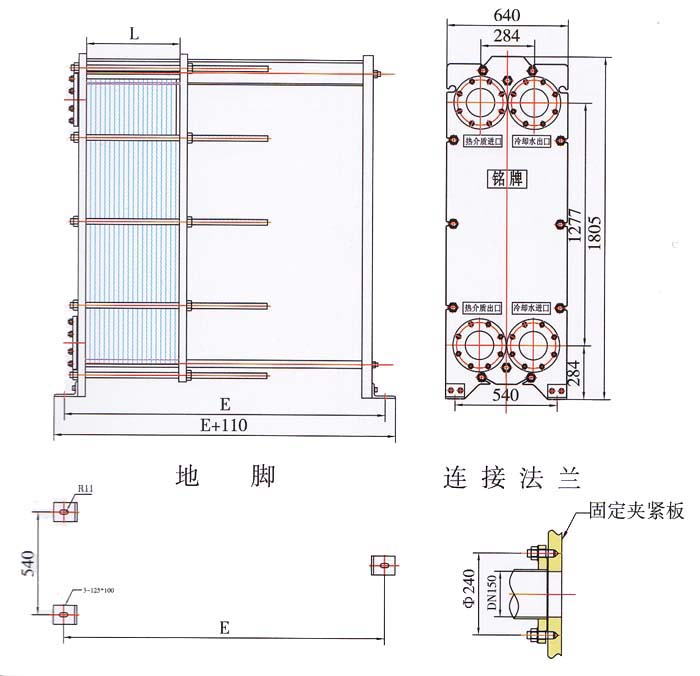

二、外形尺寸

型 号 type	换热面积 area(m2)	板片数 number of plates	L	E	重量 Weight(Kg)	流量 Flow rate(m3/H)
BR0.6-A	40	67	277	1100	1208	84
BR0.6-C	120	200	830	1600	1781	253

◆ A为最小组装面积，C为最大组装面。
◆ 压紧尺寸L(mm)： L= (4.15±0.2)× 板片数
◆ 水流量是按单流程、板间流速为 0.4 m/S 时计算
◆ 我厂保留数据更改的权利，以上数据公供参考，具体以实物为准。
