BR0.12系列板式换热器

板式换热器结构示意图

一、技术参数

型号 Model BR0.12
单片有效面积 Active Area Per Plate 0.12 m2
板片波纹深度 Nominal plate gap 2.8 mm
板片厚度 Thickness 0.5 mm
板片角孔尺寸 Port dim 50 mm
最大流量 Max flow rate 65 m3/H
接管口径 Connection diameter DN 50
工作压力 Working pressure 0.6 MPa、1.0 MPa、1.6 MPa

二、外形尺寸

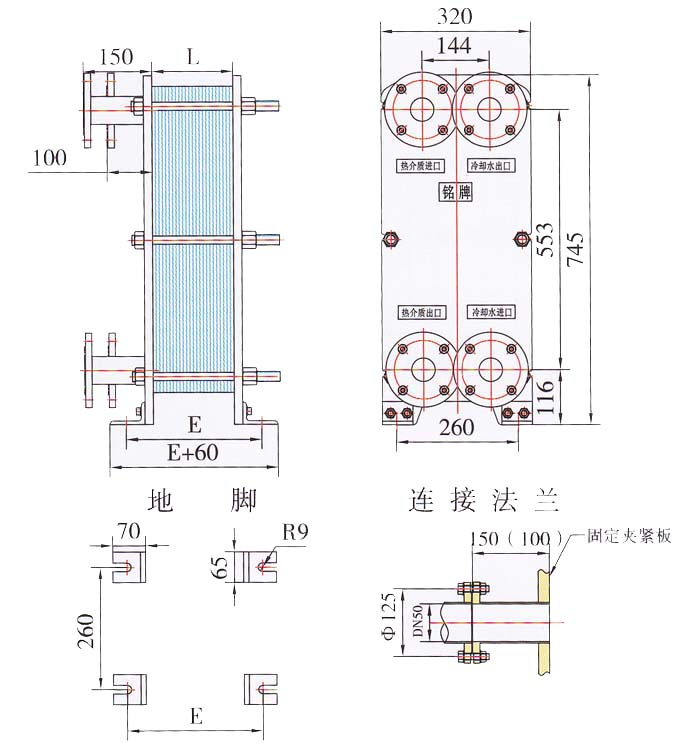

BR0.12板式换热器外形尺寸

◆ A为最小组装面积，C为最大组装面。
◆ 压紧尺寸L(mm)： L= (3.2±0.2)× 板片数
◆ 水流量是按单流程、板间流速为 0.4 m/S 时计算
◆ 我厂保留数据更改的权利，以上数据公供参考，具体以实物为准。



型 号
type		 换热面积
area(m2)		 板片数
number of plates		 L E 重量
Weight(Kg)		 流量
Flow rate(m3/H)
BR0.12-A 3 25 80 200 137 10
BR0.12-C 15 125 400 520 213 65
